MOSFET로 워터펌프 구동 테스트 및 제어 보드 조립

20200314 MOSFET로 워터펌프 구동 테스트 및 제어 보드 조립



워터펌프가 쓸만 한 듯하여 이것으로 wifi로 화분 물주기 프로젝트를 시작하기로 했다.



워터펌프는 NodeMCU로 구동할 예정인데, 드라이버로는 MOSFET을 사용하기로 했다.



MOSFET은 그냥 방에 부품 통에서 굴러다니는 것을 사용하기로 했는데, IRLML2502이라는 N-MOSFET이다. SMD 칩이라 아주 작지만, 최대 구동 전류는 4A이다.





간단하게 회로를 꾸민 후 +3.3V와 GND를 게이트에 가하여 모터의 동작을 확인했는데, 일단 별문제 없이 동작했다.

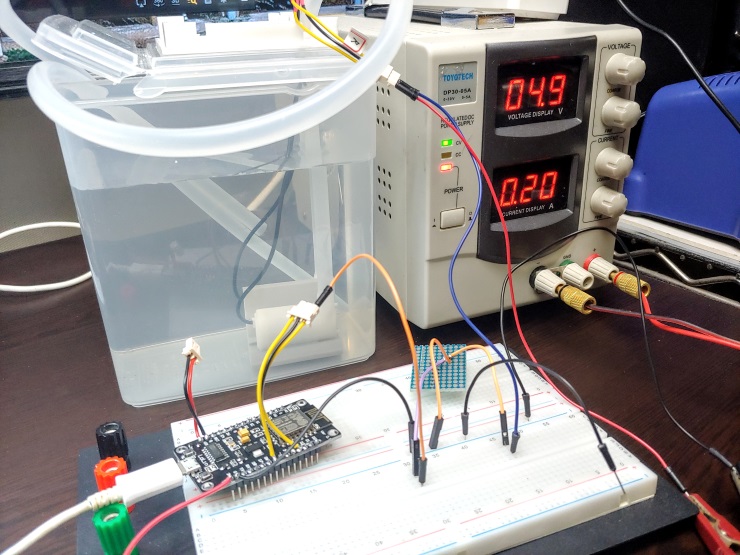

어짜피 NodeMCU를 사용하므로, 이전에 만들었던 wifi로 LED를 제어하는 프로그램을 조금 수정해서 모터 동작을 확인했다.



실제에서는 위의 회로를 두 벌 만들고 NodeMCU D3, D5 포트를 연결해서 wifi로 모터를 돌리도록 할 예정이다.







NodeMCU에 연결하여 모터를 제어할 기판을 조립했다.
