고추 자동 물주기 프로젝트 완료





사무실에서 키우는 파프리카와 고추 새싹을 위한 자동 물주기 프로젝트가 완성되었다.

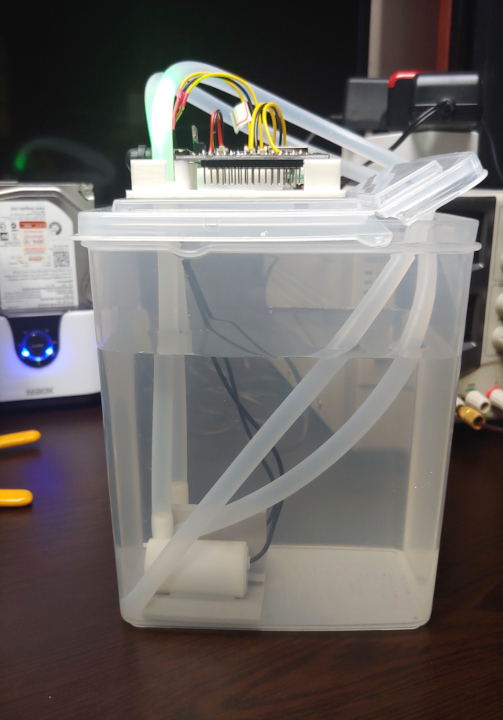

아두이노 모터 펌프 2 개를 사용해서 화분에 하나씩 배당했다.

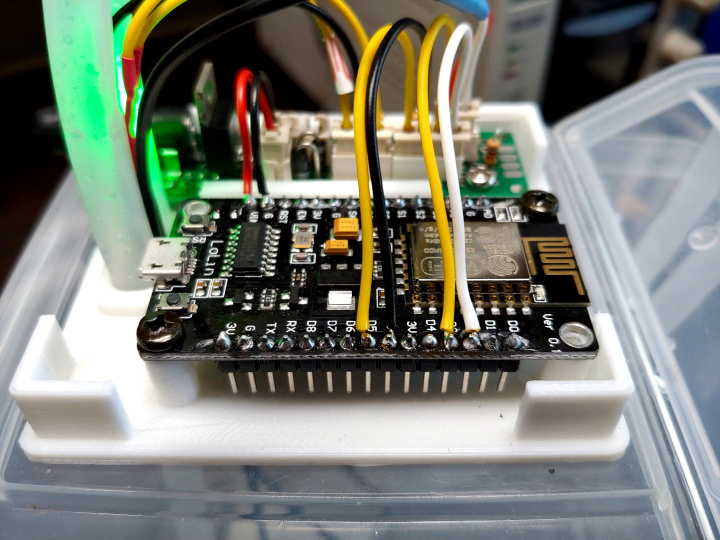

NodeMCU를 사용했고 제어용 보드는 만능 기판을 사용했다.

3 개의 소형 MOSFET이 모터와 LED on/off를 담당한다.

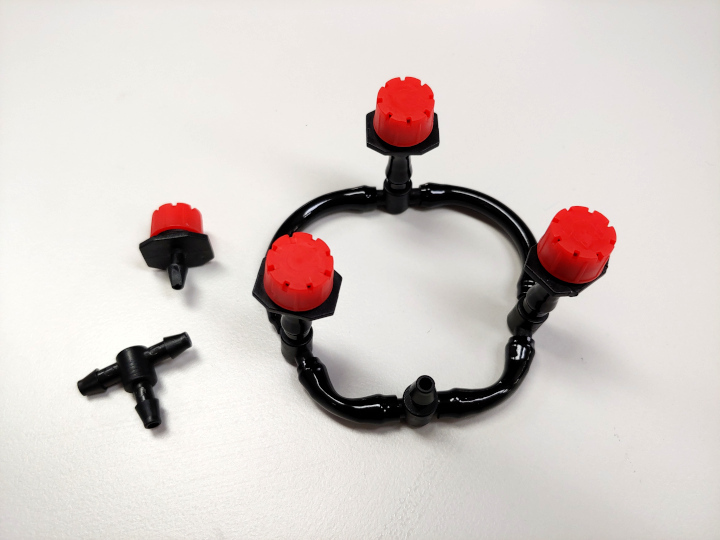

알리에서 구입해 두었던 관수 자재를 사용하였다.

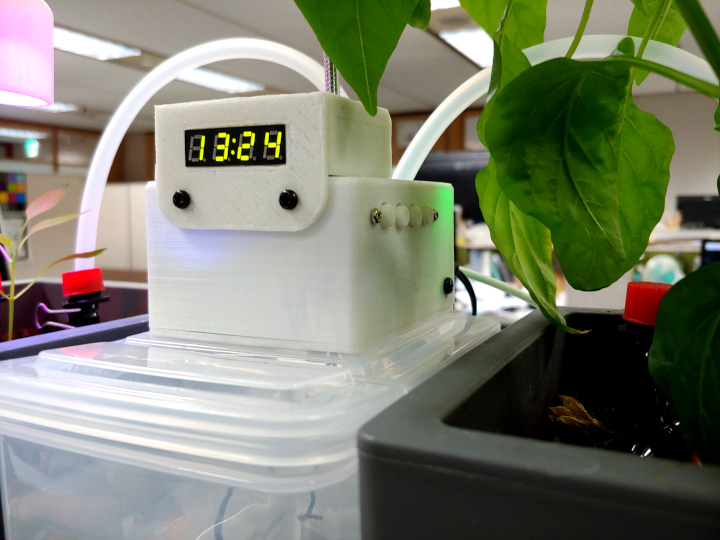

시간에 맞춰 동작하므로 시계 기능이 필요했는데, 아얘 시계를 만들어 붙였다.

시간 값은 내부에서 만드는 것이 아니고 WiFi 기반으로 네트워크 서비스(NTS)를 이용한다.



기구는 모두 fusion360으로 설계해서 3D 프린팅 하였다. 디자인까지 세심히 설계할 능력이 없어서 보기에는 좀 그렇다.

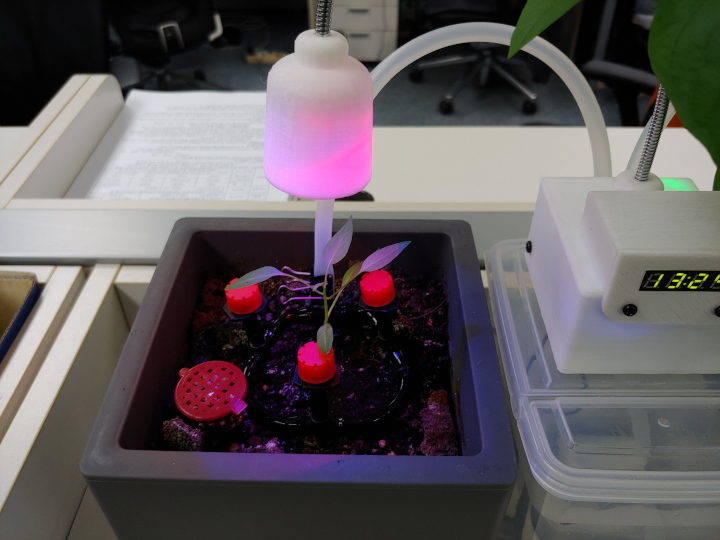

고추 싹을 위해서 저출력의 식물등을 LED로 만들어 붙였다.

구부러지는 관은 탁상용 소형 LED 등에서 떼어온 것이다.

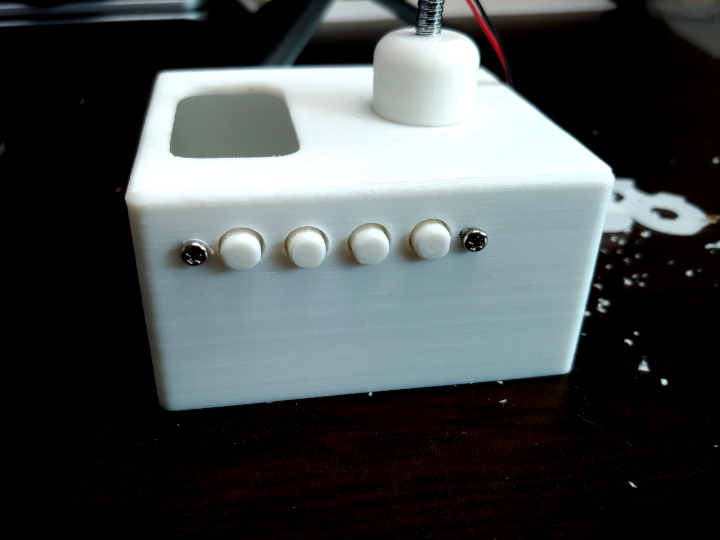

수동으로 동작 시킬 경우를 위해서 4 개의 스위치를 달았다.

내부에 택트 스위치 기판이 있고 버튼은 프린트한 것이다.

차례로 LED on/off, motor 1, 2 on/off, 리셋 스위치이다.





12V 상시 전원을 사용한다.

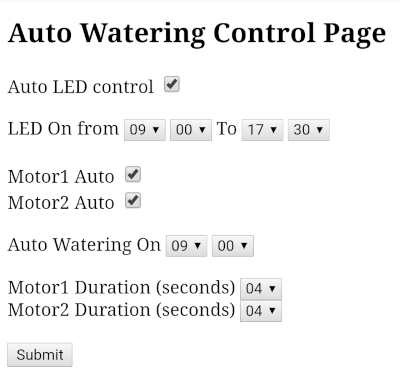

WiFi로 접속하는 제어 화면이다. LED 켜는 시간 , 물 주는 시간을 관리한다.

같은 망의 스마트 폰이나 PC 브라우저에서 접속할 수 있다.
